การแนะนำ

ระบบประปาสมัยใหม่อาศัยการเชื่อมต่อท่อที่แข็งแกร่งและเชื่อถือได้เพื่อส่งน้ำได้อย่างปลอดภัย ไปป์เพียงอย่างเดียวไม่สามารถสร้างเครือข่ายที่สมบูรณ์ได้ พวกเขาจะต้องหมุน แตกแขนง และเชื่อมต่อกับส่วนประกอบอื่นๆ นี่คือจุดที่ อุปกรณ์ PPR มีความสำคัญ ผลิตจากโพลีโพรพีลีนสุ่มโคโพลีเมอร์ ให้การเชื่อมต่อที่ทนทานและป้องกันการรั่วซึมในระบบประปา, HVAC และระบบอุตสาหกรรม ในบทความนี้ คุณจะได้เรียนรู้เกี่ยวกับข้อต่อ PPR ประเภทต่างๆ และวิธีที่แต่ละประเภทรองรับการกำหนดเส้นทางท่ออย่างมีประสิทธิภาพ การกระจายน้ำที่สมดุล และประสิทธิภาพของระบบในระยะยาว

ประเภทหลักของอุปกรณ์ PPR และการใช้ประโยชน์จริง

ข้อต่องอ PPR สำหรับเปลี่ยนทิศทางท่อ

ข้อต่อข้อศอก PPR เปลี่ยนเส้นทางการไหลของท่อเมื่อท่อต้องหมุนรอบสิ่งกีดขวางหรือปฏิบัติตามแผนผังอาคาร โดยทั่วไปผลิตขึ้นในมุม 45 องศาและ 90 องศา ช่วยให้ผู้ติดตั้งสามารถเดินท่อผ่านผนัง เพดาน หรือพื้นที่พื้นได้ ข้อศอกเหล่านี้ช่วยให้น้ำเคลื่อนที่ได้อย่างราบรื่นและช่วยลดความปั่นป่วนระหว่างการเปลี่ยนทิศทาง ในการติดตั้งทั้งที่อยู่อาศัยและอุตสาหกรรม ข้องอช่วยให้กำหนดเส้นทางท่อได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็ทำให้ระบบโดยรวมมีขนาดกะทัดรัดและเป็นระเบียบ

อุปกรณ์ PPR Tee สำหรับการแยกสายส่งน้ำ

อุปกรณ์ที PPR สร้างการเชื่อมต่อสาขาในระบบท่อ โครงสร้างรูปตัว T ช่วยให้ท่อหนึ่งแบ่งออกเป็นสองทิศทางหรือรวมการไหลเป็นเส้นเดียว ทีที่เท่ากันจะรักษาเส้นผ่านศูนย์กลางของท่อให้เท่ากันในทุกช่องทาง ในขณะที่ทีลดจะเชื่อมต่อท่อสาขาที่เล็กกว่ากับไปป์ไลน์หลักที่ใหญ่กว่า อุปกรณ์เหล่านี้ใช้กันอย่างแพร่หลายในการวางท่อประปาในอาคาร เครือข่ายชลประทาน และระบบจ่ายน้ำ ซึ่งช่องจ่ายน้ำหลายแห่งต้องรับน้ำจากสายจ่ายน้ำส่วนกลาง

ข้อต่อ PPR สำหรับขยายและซ่อมแซมท่อ

ข้อต่อ PPR เชื่อมต่อท่อสองท่อเป็นเส้นตรง ทำให้เป็นหนึ่งในข้อต่อที่ใช้บ่อยที่สุดในการติดตั้งท่อ สิ่งเหล่านี้มีความสำคัญเมื่อขยายท่อในระยะทางไกลหรือซ่อมแซมส่วนของท่อที่เสียหาย เนื่องจากข้อต่อตรงกับเส้นผ่านศูนย์กลางของท่อทุกประการ จึงรับประกันการเชื่อมต่อที่มั่นคงและไม่มีการรั่วไหล ในโครงการก่อสร้าง ผู้ติดตั้งมักใช้ข้อต่อเพื่อต่อท่อหลายๆ ส่วนเข้าด้วยกันอย่างรวดเร็ว ขณะเดียวกันก็รักษาการจัดตำแหน่งระบบที่สม่ำเสมอและความต่อเนื่องของการไหล

ข้อต่อ PPR ที่เปลี่ยนทิศทางในการออกแบบระบบประปา

ข้องอ PPR 45 องศาเพื่อการเปลี่ยนเส้นทางการไหลที่ราบรื่น

ในงานวิศวกรรมระบบท่อ ข้อศอก 45 องศาถูกนำมาใช้กันอย่างแพร่หลายเพื่อเป็นแนวทางในการไหลของของไหลผ่านการเปลี่ยนแปลงทิศทางอย่างค่อยเป็นค่อยไป เมื่อเปรียบเทียบกับการหมุน 90° ที่เฉียบคม การออกแบบนี้ช่วยให้น้ำเคลื่อนที่ได้นุ่มนวลขึ้นและช่วยรักษาเสถียรภาพของระบบไฮดรอลิก ภาพรวมที่มีโครงสร้างด้านล่างนี้สรุปโครงสร้าง การใช้งาน ลักษณะทางเทคนิค และข้อควรพิจารณาในการติดตั้งที่ใช้กันทั่วไปในระบบท่อแบบมืออาชีพ

หมวดหมู่	คำอธิบาย	คำอธิบายทางเทคนิค	ข้อมูลทั่วไป /
ประเภทส่วนประกอบ	ข้องอ PPR 45°	ข้อต่อท่อใช้เพื่อเปลี่ยนทิศทางการไหลของท่อ 45 องศา	ขนาดทั่วไป: 20 มม. – 160 มม
องค์ประกอบของวัสดุ	โพรพิลีนสุ่มโคพอลิเมอร์ (PPR)	เทอร์โมพลาสติกโพลีเมอร์ที่ขึ้นชื่อเรื่องความต้านทานการกัดกร่อนและความเสถียรทางความร้อน	อุณหภูมิในการทำงาน: -10 °C ถึง 95 °C
วิธีการเชื่อมต่อ	ซ็อกเก็ตฟิวชั่น (ฟิวชั่นความร้อน)	ท่อและข้อต่อถูกหลอมละลายในระดับโมเลกุลโดยใช้อุปกรณ์เชื่อมด้วยความร้อน	อุณหภูมิฟิวชั่น: ประมาณ. 260 องศาเซลเซียส
คะแนนความดัน	PN16 / PN20 / PN25	ระบุความจุแรงดันปกติของระบบท่อ	PN20 ที่ใช้กันทั่วไปในการจ่ายน้ำในอาคาร
ประสิทธิภาพของไฮดรอลิก	ลดความต้านทานการไหล	การโค้งงอ 45° สร้างความปั่นป่วนน้อยกว่าข้อศอก 90°	ค่าสัมประสิทธิ์ความต้านทาน K γ 0.35–0.45
การใช้งานทั่วไป	เส้นทางท่อยาว	ใช้เมื่อการเปลี่ยนแปลงทิศทางทีละน้อยช่วยรักษาเสถียรภาพการไหล	ระบบประปาที่อยู่อาศัย
การใช้งานทั่วไป	ระบบ HVAC	นำทางการไหลเวียนของน้ำร้อนในเครือข่ายทำความร้อน	ท่อทำความร้อนสูงถึง 95 °C
การใช้งานทั่วไป	การขนส่งของไหลอุตสาหกรรม	ใช้ในน้ำอุตสาหกรรมและการขนส่งสารเคมีอ่อน	ดำเนินการท่อส่งน้ำ
ข้อได้เปรียบด้านการออกแบบ	ความปั่นป่วนลดลง	มุมที่นุ่มนวลช่วยลดแรงดันที่ลดลงอย่างกะทันหัน	ปรับปรุงประสิทธิภาพไฮดรอลิก
แนวทางปฏิบัติในการติดตั้ง	ออฟเซ็ตโค้ง	ข้องอ 45° สองตัวมักจะรวมกันเพื่อให้เกิดการหมุน 90° ที่ราบรื่น	เทคนิคการออกแบบท่อทั่วไป
แนวทางปฏิบัติในการติดตั้ง	เวลาทำความร้อนฟิวชั่น	ระยะเวลาการทำความร้อนจะแตกต่างกันไปขึ้นอยู่กับเส้นผ่านศูนย์กลางของท่อ	ท่อขนาด 20 มม. ให้ความร้อน 5 วินาที
แนวทางปฏิบัติในการติดตั้ง	เวลาทำความเย็น	ข้อต่อจะต้องเย็นลงจนสุดเพื่อรักษาความแข็งแรงของโครงสร้าง	เวลาทำความเย็นโดยทั่วไป: 2–4 นาที
มาตรฐานการผลิต	ISO15874	มาตรฐานสากลสำหรับระบบท่อโพรพิลีน	ใช้สำหรับน้ำร้อนและน้ำเย็น
มาตรฐานการผลิต	ดิน 8077 / ดิน 8078	มาตรฐานยุโรปที่กำหนดขนาดและความคลาดเคลื่อนของท่อ	นำมาใช้กันอย่างแพร่หลายในตลาดสหภาพยุโรป
อายุการใช้งาน	ความทนทานระยะยาว	วัสดุ PPR ทนต่อการกัดกร่อนและการปรับขนาด	อายุการใช้งานที่คาดหวัง: 50 ปีขึ้นไป

เคล็ดลับ：ในรูปแบบท่อส่งยาว การใช้ข้องอ 45 องศาสองตัวแทนที่จะเป็นข้องอ 90 องศาเดียวมักจะลดความต้านทานไฮดรอลิกและช่วยลดผลกระทบจากค้อนน้ำ

ข้องอ PPR 90 องศาสำหรับรูปแบบท่อประปาขนาดกะทัดรัด

ข้องอ 90 องศาใช้กันอย่างแพร่หลายเมื่อท่อต้องหมุนอย่างรวดเร็วภายในพื้นที่ติดตั้งที่คับแคบ ข้อต่อนี้พบได้ทั่วไปในมุมผนัง การติดตั้งบนเพดาน และการเชื่อมต่ออุปกรณ์ แม้จะมีการเลี้ยวหักศอก แต่ข้อศอก PPR ที่ออกแบบมาอย่างดียังคงรักษาประสิทธิภาพการไหลที่แข็งแกร่งและความเสถียรของโครงสร้าง รูปทรงกะทัดรัดทำให้จำเป็นสำหรับการวางท่อประปาที่ซับซ้อน ซึ่งข้อจำกัดด้านพื้นที่จำเป็นต้องเปลี่ยนทิศทางอย่างแม่นยำ

สะพานท่อหรือข้อต่อแบบไขว้เพื่อหลีกเลี่ยงทางแยกของท่อ

อุปกรณ์เชื่อมต่อท่อหรือที่เรียกว่าอุปกรณ์เชื่อมต่อแบบไขว้ช่วยให้ท่อหนึ่งผ่านไปยังอีกท่อหนึ่งโดยไม่มีจุดตัดโดยตรง การออกแบบนี้ป้องกันการชนกันของไปป์ไลน์ในการติดตั้งที่มีความหนาแน่นสูงซึ่งมีท่อหลายท่อวิ่งอยู่ใกล้กัน ในห้องเครื่องกลขนาดใหญ่หรืออาคารพาณิชย์ อุปกรณ์เชื่อมต่อแบบไขว้ช่วยรักษาเส้นทางท่อที่สะอาดและเป็นระเบียบ นอกจากนี้ยังทำให้การบำรุงรักษาง่ายขึ้นเนื่องจากท่อยังคงสามารถเข้าถึงได้โดยไม่มีการรบกวนจากสายอื่นๆ

อุปกรณ์ PPR ที่เน้นการเชื่อมต่อเพื่อการบูรณาการท่อที่ปลอดภัย

ข้อต่อ PPR มาตรฐานสำหรับการเชื่อมต่อท่อตรง

ข้อต่อ PPR มาตรฐานได้รับการออกแบบสำหรับการต่อท่อเชิงเส้น และโดยทั่วไปผลิตขึ้นเพื่อให้ตรงกับเส้นผ่านศูนย์กลางภายนอกของขนาดท่อทั่วไป เช่น 20 มม. 25 มม. 32 มม. และ 40 มม. ระหว่างการติดตั้ง ปลายท่อทั้งสองข้างจะถูกให้ความร้อนด้วยเครื่องมือฟิวชัน และสอดเข้าไปในช่องเสียบข้อต่อเพื่อสร้างพันธะโมเลกุล กระบวนการหลอมความร้อนนี้ทำให้เกิดรอยต่อที่สม่ำเสมอและมีความแข็งแรงเทียบได้กับตัวท่อ การวางแนวที่เหมาะสมระหว่างการเชื่อมถือเป็นสิ่งสำคัญ เนื่องจากการเบี่ยงเบนเชิงมุมแม้เพียงเล็กน้อยก็อาจส่งผลต่อทิศทางการไหล และลดความมั่นคงของข้อต่อในระยะยาว

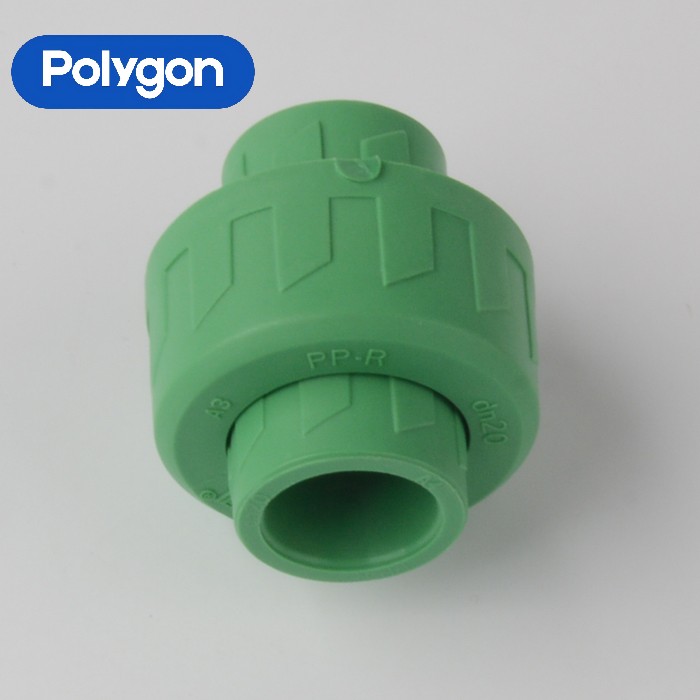

ข้อต่อยูเนี่ยน PPR สำหรับการเชื่อมต่อท่อแบบถอดได้

อุปกรณ์เชื่อมต่อ PPR รวมช่องระบายความร้อนเข้ากับน็อตเกลียวกลางซึ่งช่วยให้สามารถประกอบและถอดชิ้นส่วนซ้ำได้ โครงสร้างนี้ช่วยให้ช่างเทคนิคสามารถถอดอุปกรณ์ได้โดยไม่ต้องตัดท่อ โดยปกติแล้วสหภาพแรงงานจะติดตั้งไว้ใกล้กับปั๊ม มาตรวัดน้ำ และอุปกรณ์กรองซึ่งจำเป็นต้องมีการตรวจสอบเป็นระยะ เมื่อเลือกสหภาพแรงงาน วิศวกรมักจะจับคู่ระดับแรงดันกับระบบท่อ เช่น PN20 สำหรับการสร้างเครือข่ายน้ำประปา แรงบิดในการขันที่เหมาะสมช่วยให้มั่นใจได้ว่าการซีลจะไม่มีการรั่วซึม ในขณะที่ยังคงสามารถถอดแยกชิ้นส่วนได้สะดวกในอนาคต

ตัวเชื่อมต่อแบบเกลียว PPR สำหรับระบบท่อประปาแบบไฮบริด

ขั้วต่อแบบเกลียวถูกใช้โดยที่ท่อ PPR ต้องเชื่อมต่อกับส่วนประกอบที่เป็นโลหะ เช่น วาล์ว หม้อต้มน้ำ หรืออุปกรณ์เครื่องจักรกล อุปกรณ์เหล่านี้มักจะมีเม็ดมีดเกลียวทองเหลืองที่หล่อเข้าไปในตัว PPR เพื่อให้มีความแข็งแรงทางกลและทนต่อการกัดกร่อน ประเภทเกลียวมาตรฐานอาจรวมถึง BSP หรือ NPT ขึ้นอยู่กับแนวทางปฏิบัติด้านประปาในภูมิภาค ระหว่างการติดตั้ง เทปปิดผนึกเกลียวหรือน้ำยาซีลช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนา การจัดตำแหน่งที่ถูกต้องจะช่วยป้องกันความเข้มข้นของความเครียดที่จุดเปลี่ยน และช่วยรักษาเสถียรภาพของระบบในระยะยาว

การกระจายการไหลและการแตกแขนงด้วยฟิตติ้ง PPR

อุปกรณ์ Equal Tee PPR สำหรับการกระจายการไหลที่สมดุล

ข้อต่อ Equal tee PPR ได้รับการออกแบบมาเพื่อแบ่งท่อหลักออกเป็นสองส่วนที่มีเส้นผ่านศูนย์กลางเท่ากัน เพื่อให้มั่นใจถึงสมดุลไฮดรอลิกที่สม่ำเสมอภายในระบบ เนื่องจากทางเข้าและทางออกมีขนาดเท่ากัน ความเร็วของน้ำจึงค่อนข้างคงที่เมื่อการไหลแยก ในการออกแบบระบบประปาในอาคาร วิศวกรมักจะติดตั้งแท่นทีเท่ากันในสายจ่ายแนวนอนสำหรับห้องน้ำ ห้องครัว หรือห้องอเนกประสงค์ การจัดวางอย่างเหมาะสมจะช่วยรักษาแรงดันสม่ำเสมอที่ช่องจ่ายต่างๆ ขณะเดียวกันก็ทำให้การกำหนดเส้นทางท่อง่ายขึ้น และลดความจำเป็นในการเปลี่ยนข้อต่อเพิ่มเติม

การลดข้อต่อ Tee PPR สำหรับระบบสาขาหลายเส้นผ่านศูนย์กลาง

อุปกรณ์ทีลดขนาดจะใช้เมื่อสายสาขาที่เล็กกว่าต้องเชื่อมต่อกับไปป์ไลน์ที่ใหญ่ขึ้น การกำหนดค่านี้ช่วยให้ระบบสามารถรักษาความสามารถในการไหลที่แข็งแกร่งในสายหลักในขณะที่กระจายน้ำไปยังท่อรองได้อย่างมีประสิทธิภาพ นักออกแบบมักจะใช้ทีลดขนาดในอาคารพาณิชย์ซึ่งมีตัวยกขนาดใหญ่ป้อนท่อกระจายพื้นขนาดเล็ก การเปลี่ยนแปลงเส้นผ่านศูนย์กลางอย่างค่อยเป็นค่อยไปช่วยรักษาความเร็วการไหลให้คงที่ และหลีกเลี่ยงการเปลี่ยนแปลงทางไฮดรอลิกอย่างกะทันหันซึ่งอาจส่งผลต่อความสมดุลของแรงดันในเครือข่าย

ข้อต่อ PPR แบบ Cross Tee สำหรับระบบหลายทิศทางที่ซับซ้อน

อุปกรณ์ข้อต่อทีแบบไขว้ให้ทิศทางทางออกสี่ทางจากทางแยกเดียว ช่วยให้น้ำสามารถกระจายไปยังท่อหลาย ๆ ท่อพร้อมกันได้ โดยทั่วไปจะติดตั้งในจุดกระจายสินค้าแบบรวมศูนย์ เช่น ห้องเครื่องหรือพื้นที่อุปกรณ์ เนื่องจากท่อหลายเส้นเชื่อมต่อกันที่จุดเดียว วิศวกรจึงต้องพิจารณาความสมดุลของแรงดันและทิศทางการไหลเมื่อใช้ข้อต่อแบบไขว้ เมื่อวางตำแหน่งอย่างเหมาะสม จะช่วยลดความซับซ้อนของโครงร่างท่อและลดจำนวนอุปกรณ์แต่ละตัวที่จำเป็นสำหรับระบบประปาแบบหลายสาขา

ส่วนประกอบควบคุมการไหลภายในระบบข้อต่อ PPR

บอลวาล์ว PPR เพื่อการหยุดน้ำที่เชื่อถือได้

บอลวาล์ว PPR ได้รับการออกแบบมาเพื่อการปิดเครื่องอย่างรวดเร็วและอายุการใช้งานที่ยาวนานในระบบจ่ายน้ำ ลูกบอลทรงกลมภายในมักจะหมุน 90 องศาเพื่อเปิดหรือปิดเส้นทางการไหล ช่วยให้สามารถควบคุมได้ทันทีระหว่างการบำรุงรักษาหรือเหตุฉุกเฉิน บอลวาล์ว PPR ส่วนใหญ่รองรับระดับแรงดัน เช่น PN16 หรือ PN20 และทำงานอย่างมีประสิทธิภาพในระบบน้ำร้อนที่อุณหภูมิสูงถึงประมาณ 95 °C การออกแบบเจาะเต็มช่องช่วยลดการสูญเสียแรงดัน ทำให้เหมาะสำหรับงานประปาในที่พักอาศัย วงจรทำความร้อน และท่อร่วมจ่าย

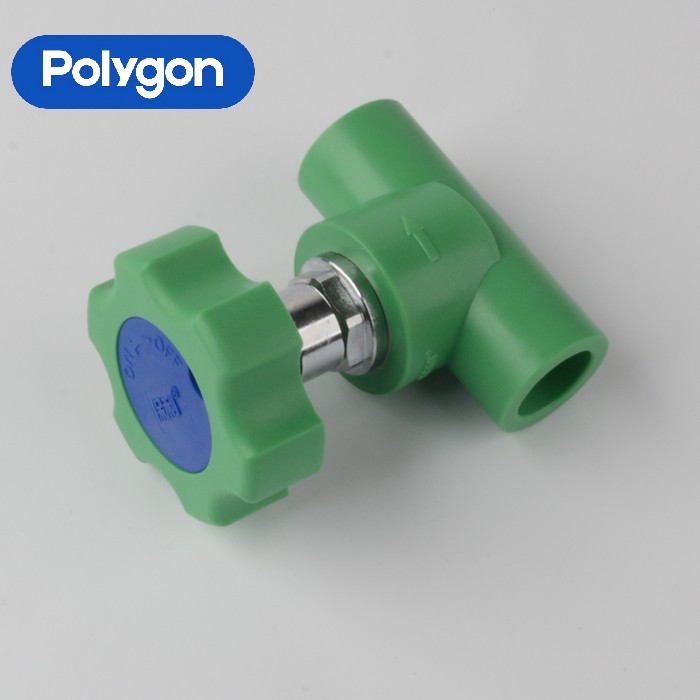

PPR Stop Valves สำหรับการแยกส่วนในเครือข่ายท่อประปา

วาล์วหยุดให้การควบคุมการไหลเฉพาะที่ภายในเครือข่ายท่อที่ซับซ้อน โดยทั่วไปจะติดตั้งไว้ใกล้กับแนวสาขา การเชื่อมต่ออุปกรณ์ หรือท่อร่วมกระจายพื้นเพื่อแยกส่วนเฉพาะของระบบ ในอาคารหลายชั้น วิศวกรมักจะวางวาล์วหยุดไว้ที่จุดยกระดับแนวตั้งที่สำคัญ เพื่อให้สามารถบำรุงรักษาได้โดยไม่ต้องปิดแหล่งจ่ายน้ำทั้งหมด การจัดวางอย่างเหมาะสมจะช่วยเพิ่มประสิทธิภาพในการบำรุงรักษา และช่วยให้ช่างเทคนิคสามารถตรวจสอบท่อ เปลี่ยนส่วนประกอบ หรือล้างส่วนต่างๆ ของระบบได้อย่างปลอดภัย

วาล์วควบคุมแรงดันในระบบท่อ PPR

วาล์วควบคุมแรงดันจะรักษาแรงดันน้ำภายในเครือข่ายท่อ PPR ให้คงที่ โดยเฉพาะในระบบที่จ่ายโดยปั๊มหรือถังยกระดับ วาล์วเหล่านี้จะควบคุมแรงดันด้านท้ายน้ำให้อยู่ในระดับที่กำหนดไว้ล่วงหน้า ซึ่งช่วยป้องกันความเครียดที่มากเกินไปบนท่อและข้อต่อ ในอาคารสูง มักจะติดตั้งวาล์วควบคุมแรงดันไว้ที่ชั้นล่างซึ่งแรงดันไฮโดรสแตติกจะสูงขึ้น การรักษาแรงดันให้คงที่จะช่วยเพิ่มความสมดุลของการไหลทั่วทั้งระบบ และปกป้องอุปกรณ์ที่มีความละเอียดอ่อน เช่น เครื่องทำน้ำอุ่น มิเตอร์ และหน่วยการกรอง

ส่วนประกอบโครงสร้างและส่วนรองรับที่ใช้กับข้อต่อ PPR

คลิปหนีบท่อ PPR สำหรับยึดท่อกับผนังและเพดาน

คลิปหนีบท่อถือเป็นสิ่งสำคัญสำหรับการรักษาตำแหน่งท่อที่ถูกต้องและป้องกันความเครียดทางกลในระบบท่อ PPR โดยทั่วไปวิศวกรจะกำหนดระยะห่างของคลิปตามเส้นผ่านศูนย์กลางของท่อและอุณหภูมิในการทำงาน เนื่องจากการขยายตัวทางความร้อนจะเพิ่มขึ้นตามความร้อน ตัวอย่างเช่น ท่อ PPR แนวนอนที่มีเส้นผ่านศูนย์กลางประมาณ 20–32 มม. มักต้องมีการรองรับทุกๆ 0.5–0.7 เมตร คลิปที่ติดตั้งอย่างเหมาะสมจะช่วยลดการสั่นสะเทือน ป้องกันการหย่อนคล้อยของท่อ และรักษาแนวที่สอดคล้องกัน ซึ่งช่วยปกป้องข้อต่อความร้อน-ฟิวชัน และปรับปรุงเสถียรภาพของโครงสร้างในระยะยาวในการติดตั้งระบบประปาและ HVAC

แคลมป์รัดอานสำหรับเพิ่มการเชื่อมต่อแยกโดยไม่ต้องตัดท่อ

ที่หนีบอานเป็นวิธีที่มีประสิทธิภาพในการเพิ่มช่องทางออกไปยังไปป์ไลน์ที่มีอยู่โดยไม่รบกวนทั้งระบบ ตัวแคลมป์พอดีกับพื้นผิวท่ออย่างแน่นหนา และมีช่องเสียบแบบเกลียวหรือฟิวชันสำหรับเชื่อมต่อท่อแยก การออกแบบนี้มีประโยชน์อย่างยิ่งในเครือข่ายชลประทานและระบบจ่ายน้ำซึ่งต้องเพิ่มจุดจ่ายน้ำใหม่อย่างรวดเร็ว การติดตั้งที่เหมาะสมต้องมีการเจาะและการปิดผนึกที่แม่นยำเพื่อรักษาแรงดันของระบบ เมื่อติดตั้งอย่างถูกต้อง แคลมป์ยึดอานจะช่วยให้สามารถขยายระบบได้อย่างยืดหยุ่น ขณะเดียวกันก็รักษาการไหลของของไหลที่เชื่อถือได้

อะแดปเตอร์หน้าแปลน PPR สำหรับอุปกรณ์และการเชื่อมต่อปั๊ม

อะแดปเตอร์แบบหน้าแปลนสร้างส่วนเชื่อมต่อที่ปลอดภัยระหว่างท่อ PPR และอุปกรณ์เครื่องจักรกลหนัก เช่น ปั๊ม ถังเก็บ และวาล์วอุตสาหกรรม อุปกรณ์เหล่านี้รวมการเชื่อมต่อซ็อกเก็ต PPR เข้ากับแผ่นหน้าแปลนมาตรฐานที่สอดคล้องกับระบบหน้าแปลนโลหะ การเชื่อมต่อแบบเกลียวจะกระจายภาระทางกลอย่างสม่ำเสมอ และช่วยให้สามารถถอดอุปกรณ์ได้โดยไม่ต้องตัดท่อ ในระบบท่ออุตสาหกรรมขนาดใหญ่ อะแดปเตอร์แบบแปลนยังปรับปรุงประสิทธิภาพการบำรุงรักษาด้วย เนื่องจากสามารถเปลี่ยนปั๊มหรือวาล์วได้ในขณะที่ไปป์ไลน์หลักยังคงสภาพเดิมและได้รับการสนับสนุนอย่างเหมาะสม

วิธีการเลือกข้อต่อ PPR ที่เหมาะสมสำหรับการใช้งานที่แตกต่างกัน

การจับคู่อุปกรณ์ PPR กับขนาดท่อและการออกแบบระบบ

การเลือกข้อต่อที่ถูกต้องเริ่มต้นด้วยการวางแผนขนาดท่อที่แม่นยำ โดยทั่วไประบบท่อ PPR จะใช้เส้นผ่านศูนย์กลางภายนอกมาตรฐาน เช่น 20 มม. 25 มม. 32 มม. 40 มม. และ 50 มม. ผู้ออกแบบต้องตรวจสอบให้แน่ใจว่าข้อต่อต่างๆ ตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อและ SDR (Standard Dimension Ratio) ที่เลือกไว้ ซึ่งจะเป็นตัวกำหนดความหนาของผนังและความสามารถในการรับแรงดัน การจัดตำแหน่งที่เหมาะสมระหว่างขนาดท่อ ความลึกของช่องเสียบที่เหมาะสม และพารามิเตอร์การเชื่อมช่วยเพิ่มความแข็งแรงของข้อต่อและลดข้อผิดพลาดในการติดตั้ง ในรูปแบบอาคารที่ซับซ้อน วิศวกรมักจะสร้างแบบร่างเส้นทางท่อโดยละเอียดเพื่อยืนยันว่าข้อศอก ตัวที และตัวลดทุกตัวสอดคล้องกับขนาดท่อที่ต้องการอย่างแม่นยำ

การพิจารณาพิกัดแรงดันและข้อกำหนดด้านอุณหภูมิ

ความดันของระบบและอุณหภูมิในการทำงานส่งผลโดยตรงต่อการเลือกข้อต่อ PPR ระดับแรงดันทั่วไป ได้แก่ PN16, PN20 และ PN25 โดยที่ค่านี้แสดงถึงพิกัดแรงดันที่ระบุในบาร์ที่อุณหภูมิ 20 °C ระบบจ่ายน้ำร้อนและระบบทำความร้อนมักจะทำงานที่อุณหภูมิระหว่าง 60 °C ถึง 70 °C โดยต้องใช้อุปกรณ์ที่ออกแบบมาเพื่อรักษาความแข็งแรงในระยะยาวภายใต้ความเครียดจากความร้อน วิศวกรยังต้องพิจารณาความผันผวนของแรงดันที่เกิดจากปั๊มหรือเครื่องยกแนวตั้งในอาคารหลายชั้นด้วย การเลือกข้อต่อที่มีพิกัดแรงดันที่เหมาะสมช่วยให้มั่นใจในสภาพการไหลที่มั่นคงและรักษาความสมบูรณ์ของโครงสร้างตลอดทั้งระบบท่อ

รับประกันความเข้ากันได้กับมาตรฐานอุตสาหกรรม

ในโครงการประปาและท่อระดับมืออาชีพ การปฏิบัติตามมาตรฐานสากลเป็นสิ่งสำคัญในการรับประกันความถูกต้องของขนาด ความปลอดภัยของแรงดัน และความน่าเชื่อถือของระบบในระยะยาว มาตรฐานต่างๆ เช่น ISO, DIN และ ASTM ระบุข้อกำหนดที่ชัดเจนสำหรับวัสดุท่อ PPR วิธีการทดสอบ และข้อกำหนดด้านประสิทธิภาพ ภาพรวมที่มีโครงสร้างต่อไปนี้สรุปมาตรฐานสำคัญที่ใช้สำหรับอุปกรณ์ PPR รวมถึงขอบเขต พารามิเตอร์ทางเทคนิค และการใช้งานจริงในระบบวิศวกรรม

มาตรฐานมาตรฐาน / ข้อมูลจำเพาะ	ภูมิภาค / องค์กร	ขอบเขตของมาตรฐาน	ข้อกำหนดทางเทคนิคที่สำคัญ	พารามิเตอร์ทั่วไป	การใช้งานทั่วไป	หมายเหตุสำหรับวิศวกร
ISO15874	องค์การระหว่างประเทศเพื่อการมาตรฐาน	ระบบท่อพลาสติกสำหรับการติดตั้งน้ำร้อนและน้ำเย็น	กำหนดขนาดท่อ ระดับแรงดัน และข้อกำหนดวัสดุสำหรับระบบ PP-R	อุณหภูมิในการทำงาน: สูงสุด 70 °C ต่อเนื่อง, 95 °C ระยะสั้น; ระดับแรงดัน PN10–PN25	ระบบประปาที่อยู่อาศัย, ระบบน้ำ HVAC	มาตรฐานอ้างอิงระดับโลกที่ได้รับการยอมรับอย่างกว้างขวาง
ดินแดง 8077	เยอรมนี (Deutsches Institut für Normung)	มาตรฐานมิติสำหรับท่อโพลีโพรพีลีน	ระบุเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง และช่วงพิกัดความเผื่อ	เส้นผ่านศูนย์กลางท่อ: 16–160 มม. โดยทั่วไปความคลาดเคลื่อน ±0.3 มม. ขึ้นอยู่กับขนาด	ระบบประปาของยุโรป	รับประกันความเข้ากันได้ระหว่างขนาดท่อและขนาดข้อต่อ
ดินแดง 8078	เยอรมนี	สมรรถนะทางกลและแรงดันของท่อ PP	กำหนดความต้านทานต่อแรงดันและความแข็งแรงของอุทกสถิตในระยะยาว	กำลังรับแรงขั้นต่ำที่ต้องการ (MRS) สำหรับ PP-R mut 8 MPa	ระบบจ่ายน้ำร้อนและน้ำเย็น	ทำงานร่วมกับ DIN 8077
มาตรฐาน ASTM F2389	สหรัฐอเมริกา (ASTM นานาชาติ)	ระบบท่อ PP-R สำหรับการใช้งานแรงดัน	ระบุองค์ประกอบของวัสดุ วิธีการทดสอบ และข้อกำหนดของข้อต่อ	การทดสอบแรงดันอุทกสถิตสูงสุด 1,000 ชั่วโมง พิกัดแรงดันโดยทั่วไปอยู่ที่ 100–160 psi	ระบบประปาอาคารอเมริกาเหนือ	สำคัญสำหรับการปฏิบัติตามข้อกำหนดด้านการก่อสร้างของสหรัฐอเมริกา
กิกะไบต์/ที 18742	จีน (มาตรฐานแห่งชาติ)	ระบบท่อโพลีโพรพีลีนสำหรับน้ำร้อนและน้ำเย็น	กำหนดขนาด คลาสแรงดัน และเกรดวัสดุ	ระดับแรงดัน PN12.5–PN25; อุณหภูมิสูงสุดประมาณ 95 °C	โครงการที่อยู่อาศัยและพาณิชยกรรมในเอเชีย	มักจะสอดคล้องกับมาตรฐาน ISO
ISO4065	ระหว่างประเทศ	การจำแนกความหนาของผนังท่อ (ระบบ SDR)	กำหนดค่า SDR (อัตราส่วนขนาดมาตรฐาน)	ค่า SDR ทั่วไป: SDR6, SDR7.4, SDR11	การคำนวณการออกแบบท่อแรงดัน	ใช้สำหรับกำหนดความสามารถด้านแรงดันท่อ
ISO1167	ระหว่างประเทศ	การทดสอบแรงดันอุทกสถิตของท่อเทอร์โมพลาสติก	กำหนดความต้านทานแรงดันในระยะยาวของวัสดุท่อ	อุณหภูมิทดสอบมักจะ 20 °C, 60 °C, 95 °C	การตรวจสอบประสิทธิภาพของวัสดุ	ใช้ในการทดสอบการรับรอง
ตามมาตรฐาน ISO 15874	ยุโรป (มาตรฐาน EN)	การยอมรับมาตรฐาน ISO 15874 ของยุโรป	ครอบคลุมระบบท่อ PP ที่สมบูรณ์ รวมถึงข้อต่อต่างๆ	ระดับอุณหภูมิ 1–5 สำหรับระบบทำความร้อนที่แตกต่างกัน	โครงสร้างพื้นฐานอาคารของสหภาพยุโรป	จำเป็นสำหรับเครื่องหมาย CE
มาตรฐาน NSF/ANSI 61	สหรัฐอเมริกา	ความปลอดภัยของระบบน้ำดื่ม	ตรวจสอบให้แน่ใจว่าวัสดุปลอดภัยเมื่อสัมผัสกับน้ำดื่ม	จำกัดการชะล้างสารเคมีลงสู่แหล่งน้ำ	ระบบประปาน้ำดื่ม	มักจำเป็นสำหรับการอนุมัติจากเทศบาล
ISO 21003 (ระบบที่เกี่ยวข้อง)	ระหว่างประเทศ	ความเข้ากันได้ของท่อหลายชั้น	รับประกันการรวมเข้ากับระบบท่อคอมโพสิต	อุณหภูมิในการทำงานสูงถึง 95 °C	ระบบประปาไฮบริด	มีประโยชน์ในการติดตั้งวัสดุผสม

เคล็ดลับ：เมื่อต้องการจัดหาอุปกรณ์ PPR สำหรับโครงการระหว่างประเทศ ควรยืนยันมาตรฐานที่ใช้ทั้งท่อและข้อต่อเสมอ การจับคู่ข้อกำหนด ISO หรือ ASTM ช่วยให้มั่นใจได้ถึงความเข้ากันได้ของมิติและป้องกันปัญหาการติดตั้งระหว่างการหลอมความร้อน

บทสรุป

ระบบท่อต้องพึ่งพามากกว่าท่อเพียงอย่างเดียว อุปกรณ์ PPR นำทาง กระจายน้ำ และควบคุมการไหลของเครือข่ายระบบประปาที่ทันสมัย การเลือกข้อศอก ที คัปปลิ้ง ตัวลด และวาล์วที่เหมาะสม ช่วยให้มั่นใจในการกำหนดเส้นทางท่อที่มีประสิทธิภาพและประสิทธิภาพของระบบที่เสถียร อุปกรณ์คุณภาพสูงยังรองรับความทนทานและอายุการใช้งานที่ยาวนาน POLYGON นำเสนอข้อต่อ PPR ที่เชื่อถือได้ ซึ่งได้รับการออกแบบทางวิศวกรรมเพื่อความแข็งแรง ความแม่นยำ และการปิดผนึกที่เชื่อถือได้ ช่วยให้วิศวกรและผู้รับเหมาสร้างระบบท่อที่ปลอดภัย มีประสิทธิภาพ และมีอายุการใช้งานยาวนาน

คำถามที่พบบ่อย

Q: PPR Fittings ใช้ทำอะไร?

ตอบ: ข้อต่อ PPR เชื่อมต่อ แยก และควบคุมการไหลของน้ำ

ถาม: ทำไม PPR Fittings ถึงพบเห็นได้ทั่วไปในงานประปา?

ตอบ: ข้อต่อ PPR ทนต่อความร้อน ความดัน และการกัดกร่อน

ถาม: อุปกรณ์ PPR มีกี่ประเภท?

ตอบ: อุปกรณ์ PPR ทั่วไป ได้แก่ ข้อศอก, ประเดิม, ตัวลดขนาด

ถาม: PPR Fittings เชื่อมต่อท่ออย่างไร?

ตอบ: อุปกรณ์ PPR ส่วนใหญ่ใช้ข้อต่อฟิวชันความร้อน

ถาม: ข้อต่อ PPR เหมาะกับน้ำร้อนหรือไม่?

ก. ใช่. ข้อต่อ PPR รองรับระบบร้อนและเย็น

ถาม: PPR Fittings มีอายุการใช้งานนานแค่ไหน?

ตอบ: ข้อต่อ PPR คุณภาพมีอายุการใช้งานยาวนานกว่า 50 ปี
